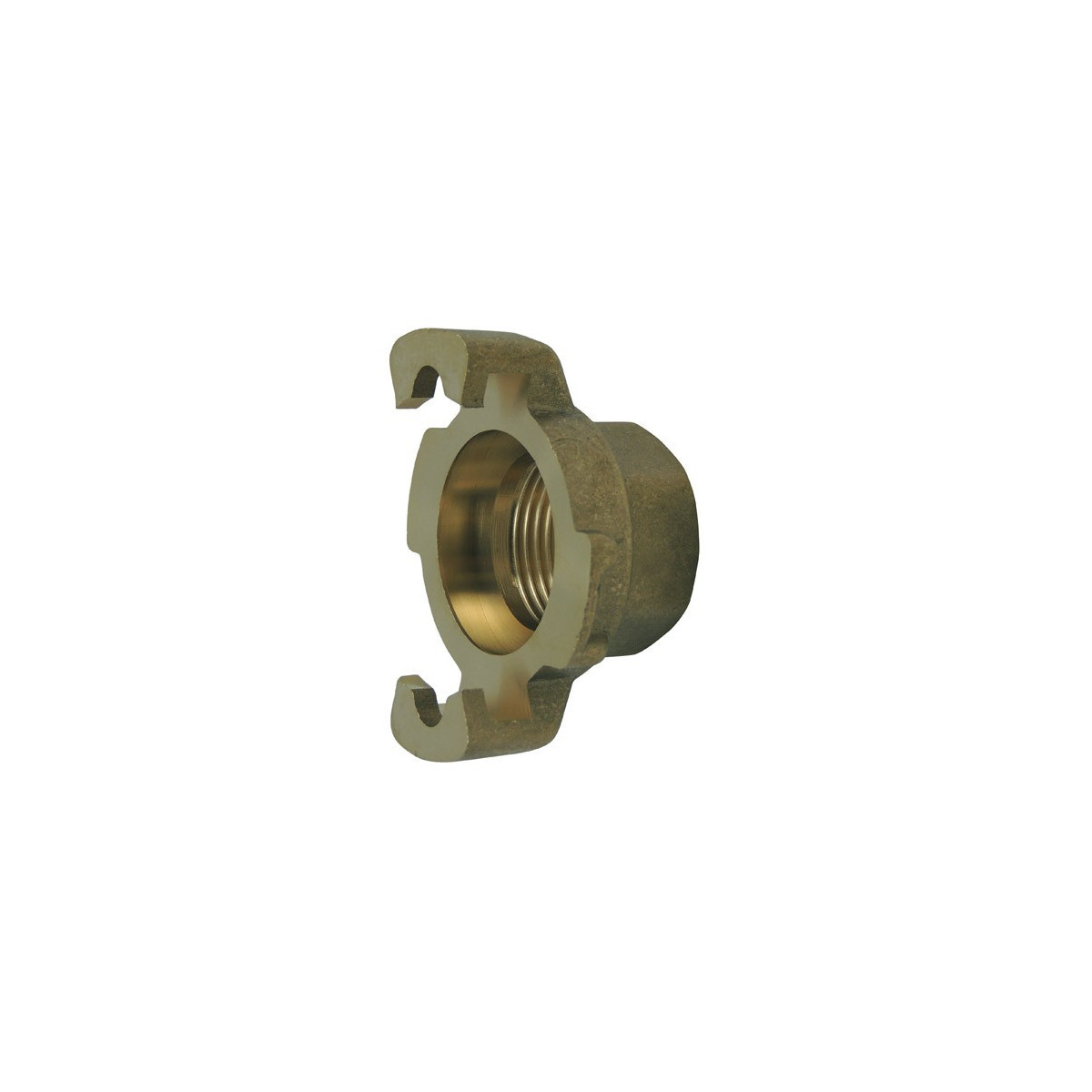

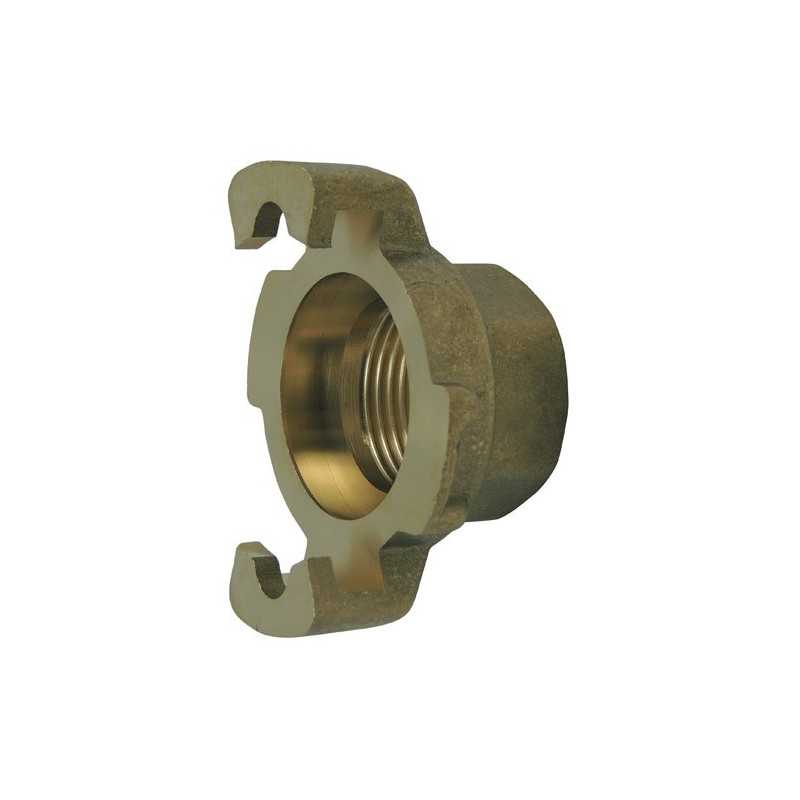

Raccordo Express con bocchettone filettato, senza guarnizione in ottone

Raccordo Express Ezfitt con bocchettone filettato senza guarnizione in ottone (Riferimento: 711) rappresenta l'eccellenza della connettistica idraulica e pneumatica professionale. Progettato secondo le severe esigenze della norma francese NF E29-573, questo raccordo serie pesante offre una soluzione di raccordamento affidabile e duratura per le vostre installazioni industriali e domestiche. La sua fabbricazione in ottone stampato gli conferisce una resistenza eccezionale alla corrosione e alle sollecitazioni meccaniche.

Applicazioni e casi d'uso

Questo raccordo Express Ezfitt è perfettamente adatto alle installazioni di acqua fredda e aria compressa in numerosi settori di attività. I professionisti dell'idraulica, della manutenzione industriale e dell'irrigazione lo utilizzano per realizzare connessioni rapide e sicure sulle loro reti di distribuzione. La sua concezione con bocchettone filettato consente un raccordamento diretto su elementi filettati, evitando così l'aggiunta di pezzi intermedi.

Nell'industria, questo raccordo trova il suo posto sui circuiti di raffreddamento, i sistemi di lavaggio ad alta pressione e le installazioni pneumatiche da officina. Per i privati, si rivela ideale per i sistemi di irrigazione automatica, i raccordamenti di compressori domestici e le installazioni per piscine. La sua capacità di sopportare temperature da -10°C a +70°C lo rende utilizzabile in ogni stagione, anche negli ambienti più impegnativi.

Specifiche tecniche e innovazione

La norma francese NF E29-573 impone criteri di qualità severi che questo raccordo rispetta scrupolosamente. L'interasse griffe di 41 mm garantisce una compatibilità perfetta con tutti i raccordi Express della stessa norma, assicurando così una intercambiabilità totale sulle vostre installazioni esistenti. Questa standardizzazione permette ai professionisti di combinare marche diverse senza rischio di incompatibilità.

L'ottone stampato utilizzato per la sua fabbricazione offre una resistenza meccanica superiore all'ottone colato tradizionale. Questo processo di fabbricazione per stampaggio a caldo densifica la struttura metallica ed elimina le porosità, garantendo una tenuta perfetta sotto pressione. Il codolo scanalato lavorato con collare facilita il montaggio con fascetta di serraggio e assicura una tenuta meccanica ottimale.

La filettatura gas ISO 228-1 (precedentemente BSP parallela) rispetta gli standard internazionali di filettatura cilindrica. Questa norma garantisce la tenuta tramite il metallo e non tramite la filettatura, richiedendo l'utilizzo di una guarnizione o di un prodotto sigillante appropriato. La pressione nominale di PN 10 bar ne autorizza l'utilizzo sulla maggior parte delle reti domestiche e industriali standard.

Installazione e utilizzo

L'installazione di questo raccordo Express avviene in due fasi principali. In primo luogo, avvitare il bocchettone filettato sull'elemento da raccordare utilizzando un prodotto sigillante adatto (pasta per guarnizioni, teflon o canapa a seconda dell'applicazione). Serrare fermamente con la chiave rispettando la coppia di serraggio raccomandata per evitare il danneggiamento della filettatura.

La seconda fase consiste nell'innestare l'elemento femmina corrispondente spingendo decisamente fino allo scatto caratteristico. Le griffe interne si retraggono e poi si riposizionano automaticamente per bloccare la connessione. Per disconnettere, è sufficiente tirare sull'anello di sblocco ritirando contemporaneamente l'elemento innestato.

La manutenzione si limita a una pulizia regolare delle superfici di contatto e alla verifica dello stato delle griffe. In caso di utilizzo intensivo, controllare periodicamente la tenuta delle connessioni e sostituire le guarnizioni di tenuta se necessario. Evitare urti violenti e torsioni eccessive che potrebbero danneggiare il meccanismo di bloccaggio.

Consigli degli esperti e sinergie di prodotto

Per ottimizzare le prestazioni di questo raccordo Express, abbinarlo alla fascetta di serraggio riferimento 515/1515 appositamente progettata per il suo collare. Questa combinazione garantisce un fissaggio perfetto su tubi flessibili e semi-rigidi. Privilegiare le fascette in acciaio inox per le applicazioni esterne o in ambienti corrosivi.

Attenzione a non superare la pressione nominale di 10 bar, in particolare durante le prove di tenuta che possono generare sovrappressioni momentanee. Per le applicazioni ad alta pressione, orientarsi verso raccordi serie extra-pesante. In ambienti aggressivi (acqua di mare, prodotti chimici), verificare la compatibilità dell'ottone con il fluido trasportato.

I professionisti raccomandano di costituire una scorta di raccordi di diversi diametri per rispondere rapidamente alle esigenze di manutenzione. La standardizzazione NF E29-573 consente di mescolare le marche senza rischi. Pensare anche ai raccordi riduttori per adattare diametri diversi e ai tappi per ostruire temporaneamente i circuiti durante gli interventi.

Caratteristiche tecniche
