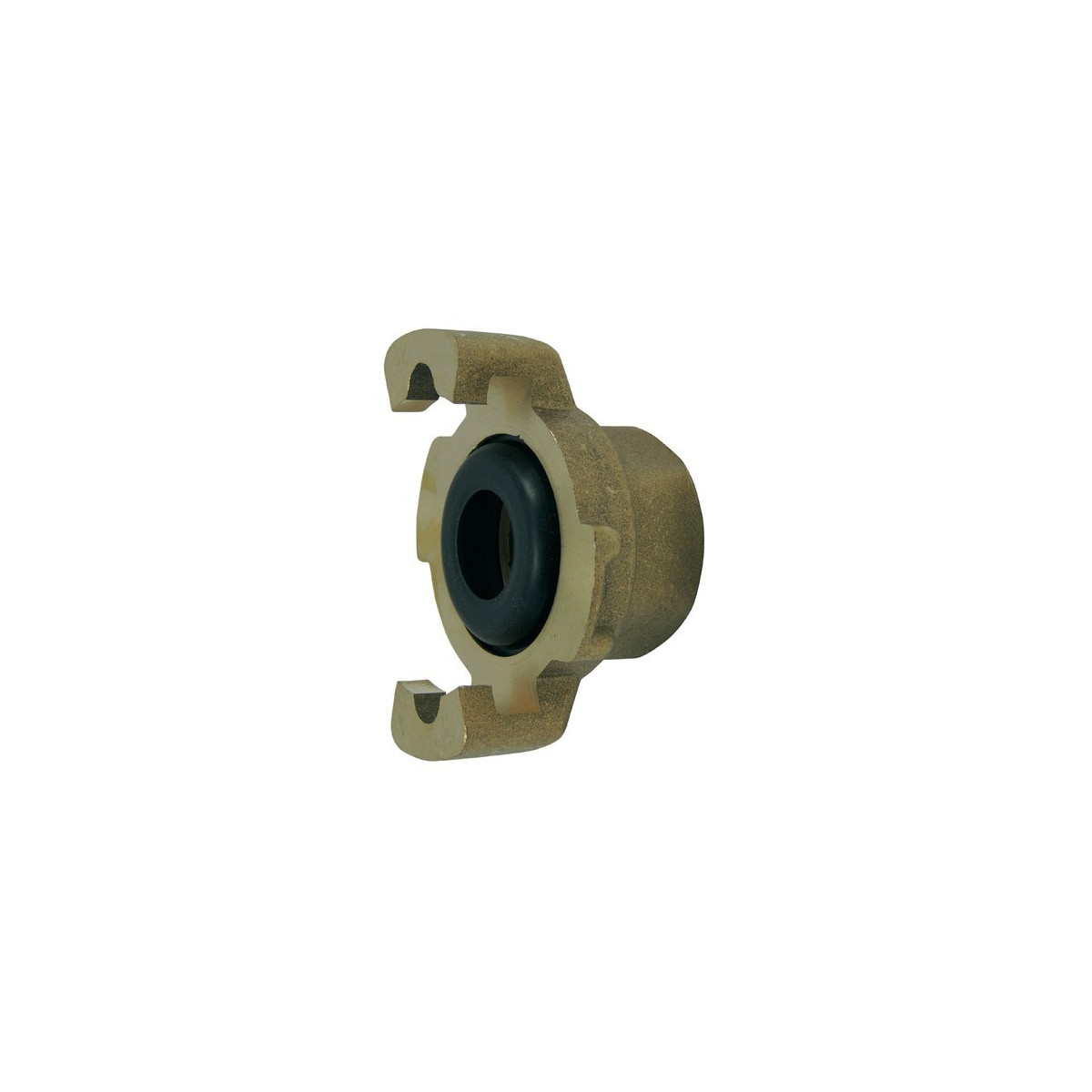

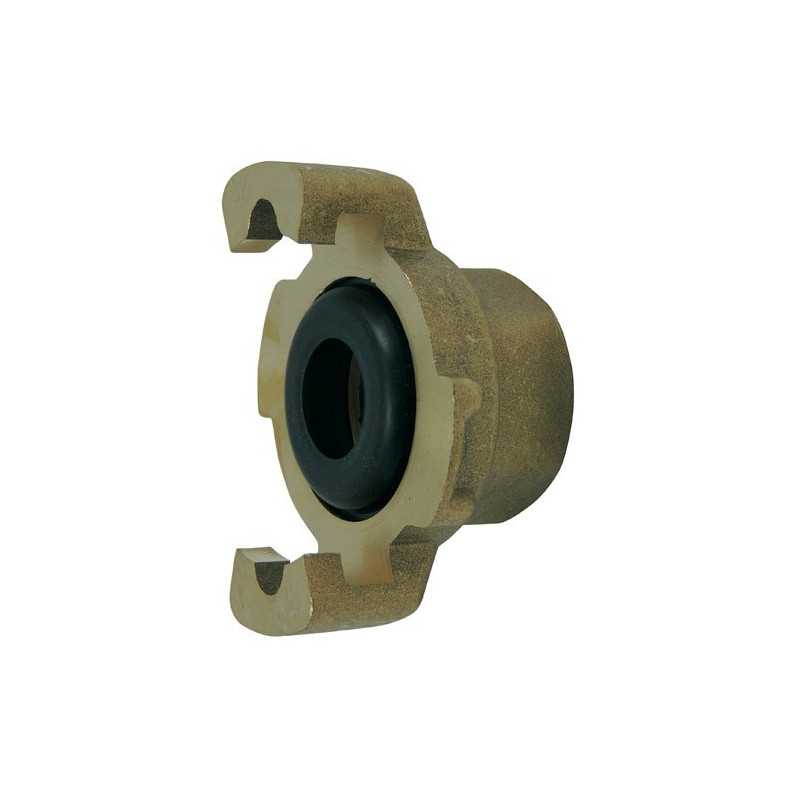

Raccordo Express con bocchettone filettato, con guarnizione montata

Raccordo Express con bocchettone filettato e guarnizione montata Ezfitt (Riferimento: 511) rappresenta la soluzione di connessione rapida professionale per i vostri impianti acqua e aria compressa. Progettato secondo il rigoroso standard francese NF E29-573, questo raccordo serie pesante in ottone stampato integra una guarnizione NBR a labbro pre-montata per una tenuta immediata e duratura. La sua costruzione robusta e le sue caratteristiche tecniche avanzate lo rendono l'alleato ideale dei professionisti più esigenti.

Applicazioni e settori di utilizzo

Questo raccordo Express trova il suo posto in molteplici ambienti professionali grazie alla sua versatilità. Nell'industria, equipaggia le reti di aria compressa dei laboratori di produzione, delle stazioni di servizio e delle officine automobilistiche. La sua compatibilità acqua-aria lo rende indispensabile per gli impianti misti.

Il settore agricolo lo adotta massicciamente per i sistemi di irrigazione, le attrezzature per il trattamento fitosanitario e gli impianti di lavaggio. Le collettività e i servizi tecnici lo utilizzano per le loro reti di distribuzione dell'acqua, le fontane pubbliche e l'irrigazione degli spazi verdi. La sua robustezza lo rende inoltre una scelta privilegiata per le applicazioni marine e portuali.

Specifiche tecniche e innovazione

La progettazione secondo la norma NF E29-573 con interasse griffe di 41 mm garantisce una compatibilità universale con tutti i raccordi Express dello stesso standard. Questa normalizzazione assicura l'intercambiabilità e semplifica la manutenzione degli impianti esistenti. L'ottone stampato scelto per la sua fabbricazione offre una resistenza superiore alla corrosione e alle sollecitazioni meccaniche.

La guarnizione tipo A a labbro in NBR (nitrile butadiene rubber) pre-montata costituisce un vantaggio importante. Questo materiale elastomerico offre un'eccellente resistenza agli idrocarburi, all'ozono e alle variazioni termiche. Il passaggio di diametro 15 mm ottimizza la portata mantenendo al contempo una tenuta perfetta.

La coda zigrinata lavorata con collarino consente un montaggio sicuro su tubi flessibili. Questa concezione evita le disconnessioni accidentali sotto pressione e facilita le operazioni di manutenzione. La filettatura gas ISO 228-1 rispetta gli standard internazionali per una compatibilità estesa.

Installazione e messa in opera

L'installazione del raccordo 511 richiede alcune precauzioni per ottimizzare le sue prestazioni. Prima del montaggio, verificate lo stato della guarnizione pre-montata e pulite accuratamente le superfici di contatto. La filettatura femmina deve essere priva di trucioli e detriti.

Per la connessione su tubo flessibile, fate scorrere il collare di serraggio prima di infilare il tubo sulla coda zigrinata fino al collarino. Stringete progressivamente il collare per garantire un fissaggio omogeneo senza deformazione eccessiva del tubo. Una coppia di serraggio moderata è sufficiente grazie alle zigrinature che assicurano l'aggrappaggio.

La connessione Express si effettua con semplice innesto fino allo scatto di bloccaggio. Verificate che le griffe siano ben ingaggiate prima della messa in pressione. Si raccomanda un test di tenuta a pressione ridotta prima dell'utilizzo nominale.

Consigli esperti e sinergie di prodotto

Per massimizzare la durata di vita dei vostri impianti, rispettate scrupolosamente i limiti di temperatura (-10°C / +70°C) e di pressione (PN 10 bar). In caso di esposizione regolare a temperature estreme, controllate periodicamente lo stato della guarnizione NBR.

Completate il vostro impianto con le fascette di serraggio 515/1515 appositamente progettate per questo raccordo. Queste fascette assicurano un mantenimento ottimale senza rischio di eccessivo serraggio. Per gli impianti a forte sollecitazione, privilegiate i tubi con armatura tessile che resistono meglio alle pressioni elevate.

In ambiente industriale, evitate le sollecitazioni in flessione sul raccordo prevedendo supporti intermedi. Per le applicazioni stagionali, svuotate completamente il circuito prima dei periodi di gelo per preservare l'integrità delle guarnizioni.

La compatibilità universale con la norma NF E29-573 vi permette di mescolare diverse marche nel vostro impianto. Questa intercambiabilità facilita le riparazioni d'emergenza e ottimizza la gestione delle scorte.

Caratteristiche tecniche
