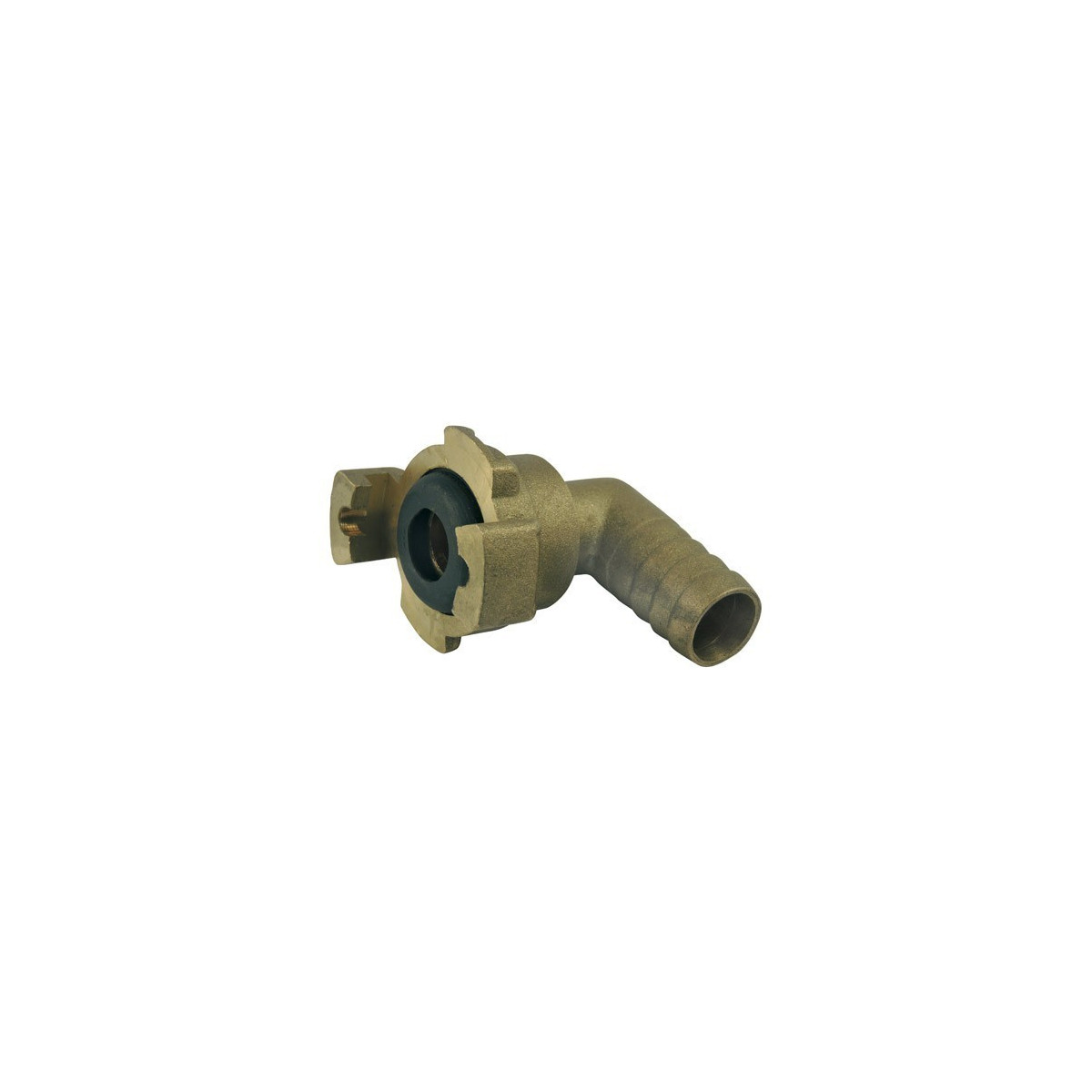

Raccordo Express girevole 90° in ottone - modello brevettato ® - fornito con guarnizione montata

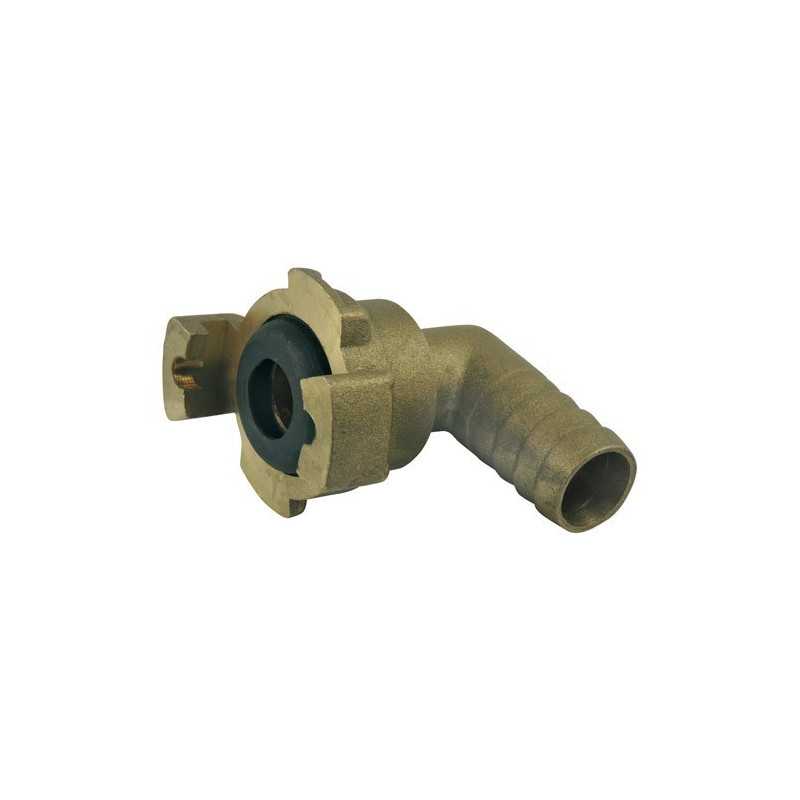

Raccordo Express Girevole 90° in Ottone Stampato - Modello Brevettato ® (Riferimento: 526)

Questo raccordo Express girevole 90° del marchio Ezfitt rappresenta l’eccellenza tecnica nel settore dei raccordi idraulici e pneumatici. Progettato secondo la norma francese NF E29-573 con un interasse di 41 mm, questo modello brevettato garantisce una compatibilità totale con tutti i raccordi della stessa norma. La sua costruzione in ottone stampato e il sistema di tenuta a doppio O-ring NBR lo rendono un componente di scelta per i professionisti più esigenti.

Applicazioni e vantaggi

Questo raccordo Express girevole 90° risponde alle esigenze specifiche degli impianti che richiedono un cambio di direzione ad angolo retto con possibilità di rotazione libera. È indispensabile nei sistemi di irrigazione professionale, negli impianti pneumatici industriali e nei circuiti idraulici dove lo spazio è limitato.

I paesaggisti e gli installatori di irrigazione apprezzano particolarmente la sua capacità di facilitare i collegamenti negli angoli difficili, mentre i tecnici pneumatici ne valorizzano la robustezza alle pressioni elevate fino a 10 bar. La funzione girevole consente di evitare le sollecitazioni meccaniche sui tubi, prolungando la durata dell’impianto.

Compatibile con acqua e aria compressa, questo raccordo è perfettamente adatto alle applicazioni stagionali grazie alla sua resistenza alle temperature da -10°C a +70°C.

Specificità tecniche e innovazione

La concezione brevettata di questo raccordo testimonia l’innovazione Ezfitt nel settore dei raccordi Express. L’ottone stampato offre una resistenza eccezionale alla corrosione e alle sollecitazioni meccaniche, garantendo una longevità superiore rispetto alle leghe standard.

Il sistema di tenuta a doppio O-ring in NBR (Nitrile Butadiene Rubber) assicura una perfetta tenuta anche sotto pressione. Questa tecnologia permette di mantenere la tenuta durante le rotazioni, evitando perdite e malfunzionamenti.

La coda scanalata lavorata a flangia facilita il montaggio con una fascetta di serraggio (riferimento 515/1515), garantendo un assemblaggio sicuro e durevole. Le dimensioni rispettano scrupolosamente la norma francese NF E29-573, assicurando una perfetta intercambiabilità con l’esistente.

La sua pressione nominale PN 10 bar lo rende compatibile con la maggior parte delle applicazioni professionali, mentre il suo ampio intervallo di temperatura ne consente l’utilizzo in tutte le stagioni.

Installazione e utilizzo pratico

L’installazione di questo raccordo Express girevole 90° richiede una fascetta di serraggio adatta (riferimento 515/1515) per fissare la coda scanalata sul tubo. La flangia integrata facilita il posizionamento e distribuisce uniformemente la pressione di serraggio.

Prima del montaggio, verificare lo stato del doppio O-ring NBR fornito pre-montato. Pulire accuratamente le superfici di contatto per evitare qualsiasi contaminazione che potrebbe compromettere la tenuta. Il montaggio avviene senza utensili speciali, facilitando gli interventi di manutenzione.

La funzione girevole consente di orientare il raccordo nella posizione desiderata dopo l’installazione, evitando le sollecitazioni di torsione sui tubi. Questa caratteristica risulta particolarmente utile in spazi ristretti o impianti complessi.

Per la manutenzione, è sufficiente un’ispezione visiva periodica delle guarnizioni e dello stato generale del raccordo. L’ottone stampato non richiede alcun trattamento particolare, ma evitare gli shock termici bruschi per preservare l’integrità delle guarnizioni.

Suggerimenti, sinergie e consigli degli esperti

Per ottimizzare le prestazioni di questo raccordo Express girevole 90°, associarlo sistematicamente con fascette di serraggio di qualità (riferimento 515/1515). Un serraggio non corretto può compromettere la tenuta e danneggiare la coda scanalata.

Negli impianti di irrigazione, abbinare questo raccordo con valvole Express della stessa serie per creare circuiti modulari facilmente smontabili. Questo approccio facilita la manutenzione invernale e consente modifiche rapide dei circuiti.

Per le applicazioni pneumatiche, prevedere un sistema di spurgo a monte per evacuare l’umidità che potrebbe danneggiare le guarnizioni NBR nel lungo periodo. Evitare le sovrapressioni brusche che potrebbero superare il limite PN 10 bar.

I professionisti raccomandano di costituire una scorta di pezzi di ricambio, in particolare le guarnizioni O-ring NBR, per garantire la continuità del servizio. La standardizzazione secondo la norma NF E29-573 garantisce la disponibilità dei componenti.

In ambienti esterni, proteggere i raccordi dal gelo prolungato che potrebbe indebolire le guarnizioni, anche se l’intervallo di temperatura scende a -10°C. Una completa messa a secco rimane la migliore prevenzione contro il gelo.
