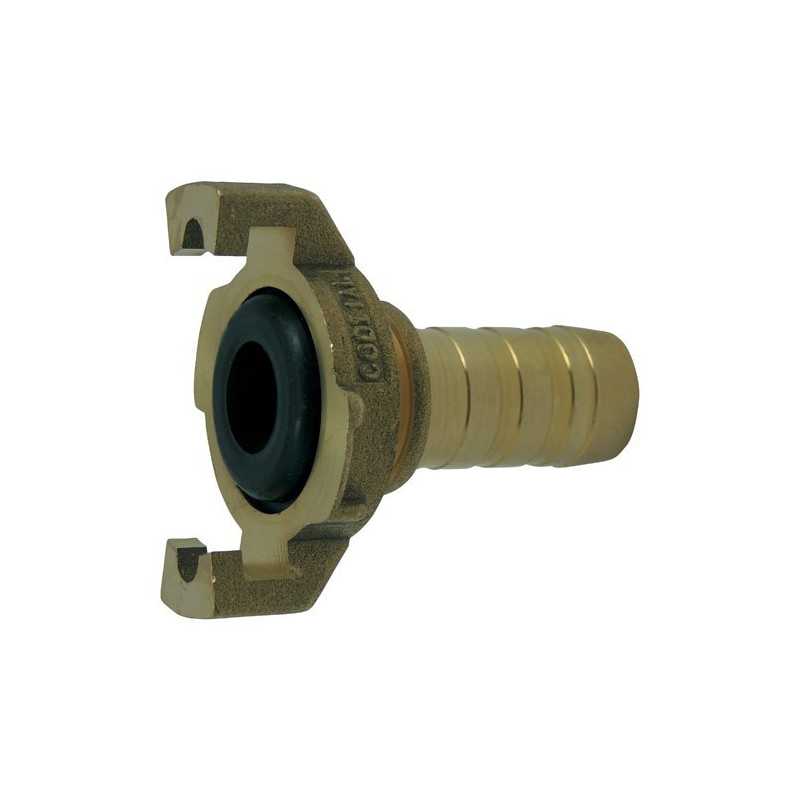

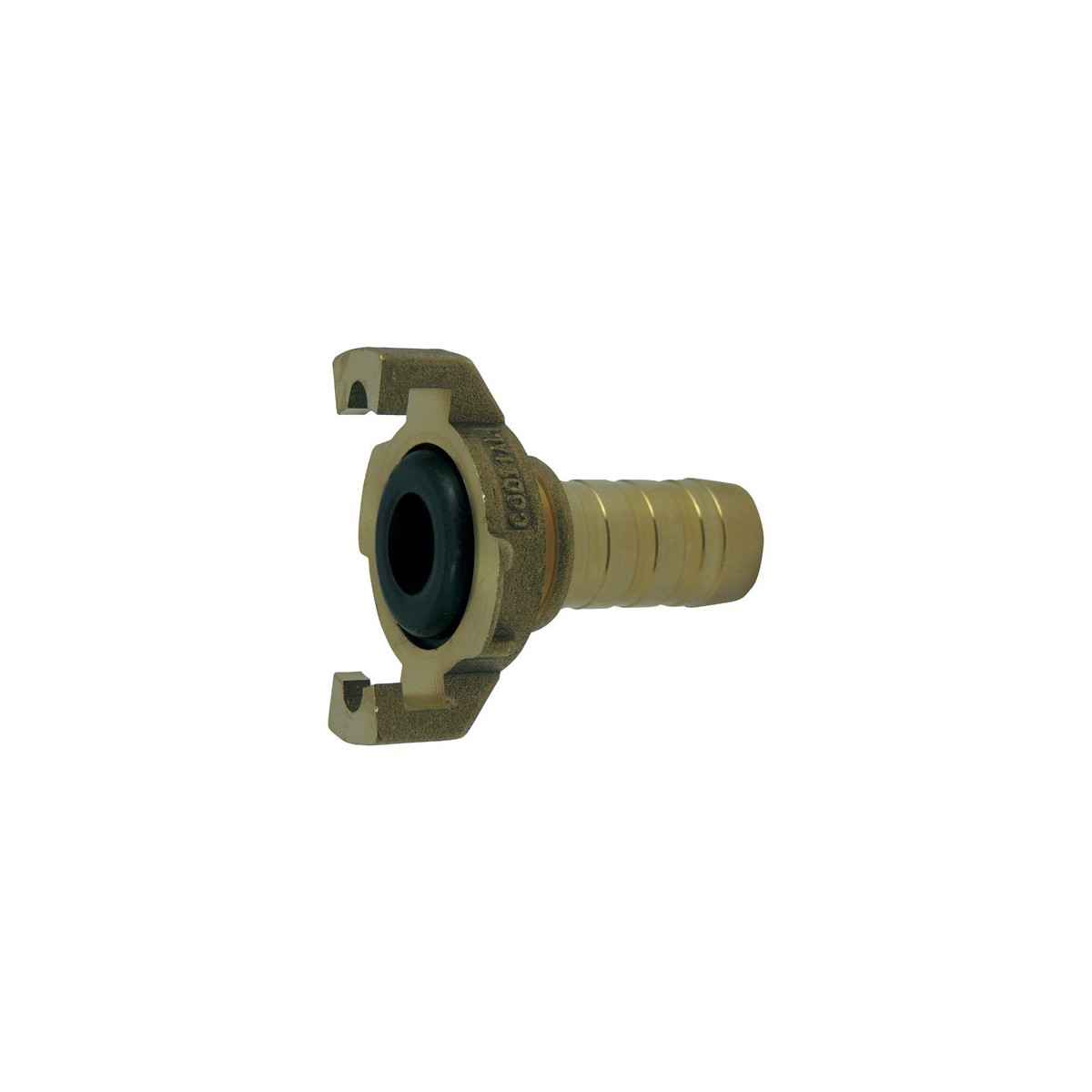

Raccordo Express con coda scanalata lavorata a flangia con guarnizione

Il Raccordo Express con coda scanalata lavorata a flangia con guarnizione Ezfitt (Riferimento: 510) rappresenta l'eccellenza della raccorderia professionale francese. Questo raccordo serie pesante, progettato secondo la norma NF E29-573, garantisce una compatibilità perfetta con tutti i raccordi Express della stessa norma. La sua fabbricazione in ottone stampato e la sua concezione tecnica avanzata ne fanno una scelta privilegiata per gli impianti industriali, agricoli e di manutenzione che richiedono affidabilità e durata.

Applicazioni e ambiti d'utilizzo

Questo raccordo Express trova la sua collocazione in numerose applicazioni professionali dove la robustezza e la tenuta sono fondamentali. È perfettamente adatto alle reti d'acqua industriale, ai sistemi di distribuzione dell'aria compressa in officine e stabilimenti, nonché agli impianti agricoli per l'irrigazione e l'abbeveraggio del bestiame.

I professionisti della manutenzione apprezzano in particolare la facilità di montaggio e la compatibilità con tutti i raccordi Express secondo le norme francesi. Nel settore delle costruzioni, si rivela indispensabile per i collegamenti temporanei di cantiere, i raccordi di compressori mobili e i sistemi di pulizia ad alta pressione. La sua concezione a flangia consente un montaggio sicuro su tutti i tipi di tubi flessibili, garantendo una tenuta perfetta fino a 10 bar.

Caratteristiche tecniche e innovazione

La concezione secondo la norma NF E29-573 con interasse delle griffe di 41 mm assicura una compatibilità universale con tutti i raccordi Express della stessa famiglia. L'ottone stampato utilizzato per la sua fabbricazione offre una resistenza eccezionale alla corrosione e alle sollecitazioni meccaniche, garantendo una longevità notevole anche negli ambienti più esigenti.

La coda scanalata lavorata con precisione consente un ancoraggio ottimale del tubo, evitando qualsiasi rischio di disconnessione accidentale sotto pressione. La guarnizione tipo A a labbro in NBR (gomma nitrilica butadienica) integrata assicura una tenuta perfetta con un passaggio di diametro 15 mm. Questa concezione tecnica permette di sopportare pressioni fino a 10 bar mantenendo al contempo una flessibilità d'uso in un intervallo di temperatura da -10°C a +70°C.

La flangia integrata costituisce un elemento chiave di sicurezza, consentendo l'utilizzo del collare di serraggio riferimento 515/151 per un montaggio definitivo e sicuro.

Installazione e messa in opera

L'installazione del raccordo Express 510 si effettua in pochi semplici passaggi grazie alla sua concezione ottimizzata. Iniziate verificando la pulizia del tubo ed effettuando un taglio netto e diritto dello stesso. La coda scanalata deve essere inserita completamente nel tubo fino a quando non si arresta contro la flangia.

Per assicurare una tenuta ottimale, posizionate il collare di serraggio 515/151 sul tubo prima dell'inserimento della coda scanalata, quindi stringetelo saldamente contro la flangia. Questo metodo di montaggio garantisce una tenuta meccanica eccezionale anche sotto forte pressione. Poiché la guarnizione NBR è pre-montata, non è necessaria alcuna manipolazione aggiuntiva per assicurare la tenuta.

Per la manutenzione, si raccomanda un controllo periodico dello stato della guarnizione, in particolare nelle applicazioni in cui i cicli di pressione sono frequenti. Lo smontaggio si effettua semplicemente allentando il collare e rimuovendo il tubo dalla coda scanalata.

Consigli degli esperti e ottimizzazione

Per massimizzare le prestazioni del vostro impianto, associate sistematicamente questo raccordo al collare di serraggio riferimento 515/151 appositamente progettato per la sua flangia. Questa combinazione garantisce la massima sicurezza ed evita qualsiasi rischio di disconnessione sotto pressione.

Negli impianti soggetti a variazioni termiche importanti, prevedete un leggero gioco di dilatazione per evitare sollecitazioni eccessive sui raccordi. Per le applicazioni ad aria compressa, pensate di installare un separatore d'olio a monte per preservare la longevità della guarnizione NBR.

I professionisti esperti raccomandano di costituire una scorta di raccordi di ricambio per gli impianti critici, consentendo una manutenzione preventiva efficace. Negli ambienti corrosivi, sebbene l'ottone offra un'eccellente resistenza, un controllo visivo regolare consente di anticipare qualsiasi sostituzione necessaria.

Consiglio di installazione: utilizzate un lubrificante compatibile (glicerina o sapone neutro) sulla coda scanalata per facilitare l'inserimento nei tubi rigidi, facendo attenzione a non contaminare la guarnizione di tenuta.
