Kit rubinetto rialzato cisterna IBC S60x6 - tubi rigidi e gomito 25 mm

Una cisterna IBC esce su una valvola di scarico, non su un rubinetto. Questo kit la sostituisce con un montante in tubi rigidi che termina con una valvola a maniglia e un gomito portagomma, ad altezza di mano e fuori dal telaio del pallet.

Ciò che la valvola originale non sa fare

L'uscita di una cisterna IBC non è mai stata concepita per prelevare. È una valvola di scarico : un grosso quarto di giro pensato per scaricare mille litri in una cisterna da trattore, non per riempire un annaffiatoio. Tre cose la rendono scomoda ogni giorno.

• Non accetta un tubo. Il suo diametro e la sua filettatura non corrispondono a nulla di ciò che si trova nel reparto irrigazione.
• Non dosa. Un quarto di giro passa da niente a tutto, e ciò che trabocca finisce per terra.
• È a filo del suolo. Niente ci sta sotto, e bisogna accovacciarsi per raggiungerla.

Questo kit non armeggia con la valvola originale : si avvita al suo posto, sulla bocca, e la sostituisce con un insieme pensato per l'uso quotidiano.

Un vero rubinetto, e un tubo che sta su

In cima al montante, una valvola a sfera con maniglia sostituisce il quarto di giro di scarico. Si manovra con una mano e si lascia regolare tra chiuso e aperto, il che basta per riempire un recipiente senza farlo traboccare.

Dietro di essa, un gomito portagomma da 25 mm riceve un tubo flessibile dello stesso diametro e lo dirige verso il basso. Il tubo scende naturalmente invece di tirare sul raccordo, e resta al suo posto quando si riempie.

L'altezza, ottenuta con tubi e non con un tubo flessibile

Il montante è fatto di due tubi filettati e due gomiti avvitati. È ciò che lo distingue da una prolunga flessibile : una volta serrato, non si muove più. Mantiene il suo piombo quando un tubo pieno tira, e non si sregola da una stagione all'altra.

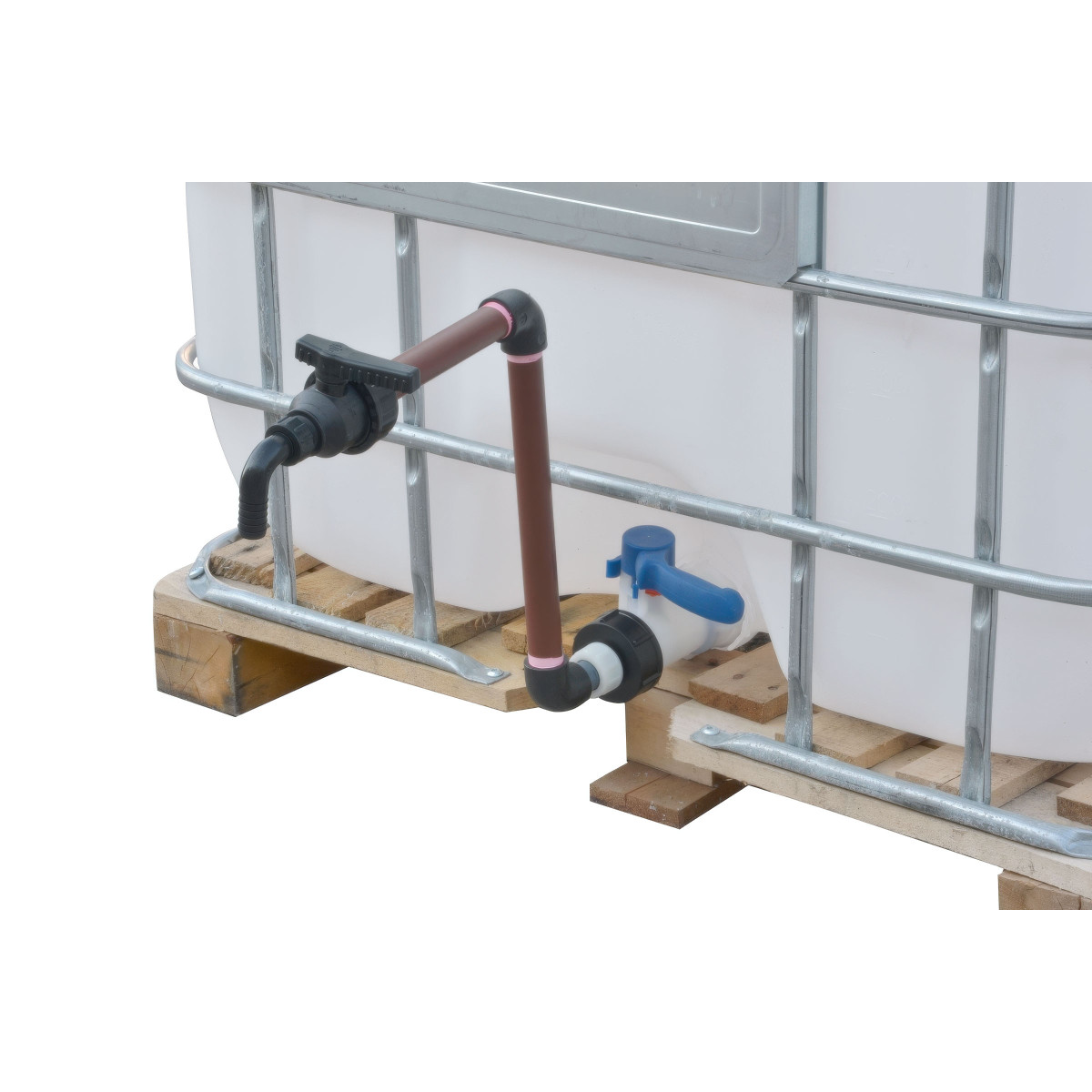

Il montante passa sopra la barra bassa del telaio, la traversa esce all'esterno. Risultato : la valvola è libera, un annaffiatoio sta sotto in piedi, e nulla forza più contro la struttura del pallet.

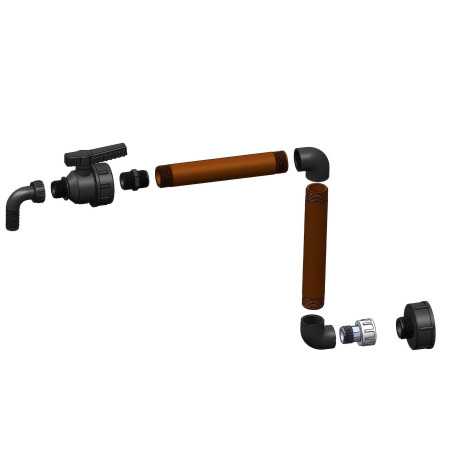

Che cosa contiene il kit

Otto pezzi, consegnati insieme. Non serve nient'altro su una cisterna la cui bocca è allo standard S60x6.

• un adattatore per bocca ;
• due tubi rigidi filettati, il montante e la traversa ;
• due gomiti, al piede e in testa ;
• un manicotto di giunzione ;
• una valvola a sfera con maniglia ;
• un gomito portagomma da 25 mm di uscita.

Una o due uscite?

Questo kit offre un punto di prelievo, ed è ciò che serve quando la cisterna è usata per una cosa alla volta : annaffiatoi, secchio, risciacquo di attrezzi, riempimento di un irroratore.

Esiste una versione che aggiunge una seconda presa, filettata, alla base del montante. Vale il supplemento se lascia un tubo collegato in permanenza, se passa alla microirrigazione a goccia, o se vuole avvitare un raccordo rapido in modo fisso — in altre parole se la cisterna alimenta due cose che non hanno lo stesso ritmo.

Montaggio e uso

Il montaggio è interamente avvitato, senza colla né attrezzi speciali. Si comincia dall'adattatore sulla bocca, poi si monta il montante pezzo dopo pezzo, finendo con il gomito portagomma. Calcoli qualche minuto.

Lo smontaggio è altrettanto diretto, il che conta al momento di mettere la cisterna al riparo per l'inverno o di spostarla. L'insieme è in polipropilene e destinato all'acqua ; per qualsiasi altro liquido, si assicuri della compatibilità con il materiale e le guarnizioni prima di ordinare.

Caratteristiche

Verifichi la filettatura delle sue cisterne

Prima di ordinare, un controllo di un minuto evita un reso. Questo kit si avvita sulla filettatura S60x6, detta « passo artiglieria », che equipaggia la grande maggioranza delle cisterne da 1.000 litri vendute in Francia — ma non tutte.

Due riferimenti bastano a riconoscerla, e si misurano sull'uscita della sua cisterna, a tappo rimosso :

Un passo da 6 mm dà filetti larghi e pochi, visibili a occhio nudo : è il segno più semplice. Se la sua cisterna esce in altro modo — raccordo a camme, filettatura DIN, passo gas —, il kit non vi si avviterà direttamente : bisogna interporre un adattatore, e li abbiamo in catalogo.

Identifichi la sua filettatura con il nostro strumento di corrispondenza : inserisce quello che misura e le dice quale pezzo interporre.
