Kit batteria 2 cisterne IBC S60x6 - tubo, 2 valvole e uscita rialzata

Collegare due cisterne IBC e dar loro due rubinetti. Un tubo flessibile mette in comunicazione le due bocche, e un montante rigido porta una valvola in alto mentre una seconda resta in basso per il tubo.

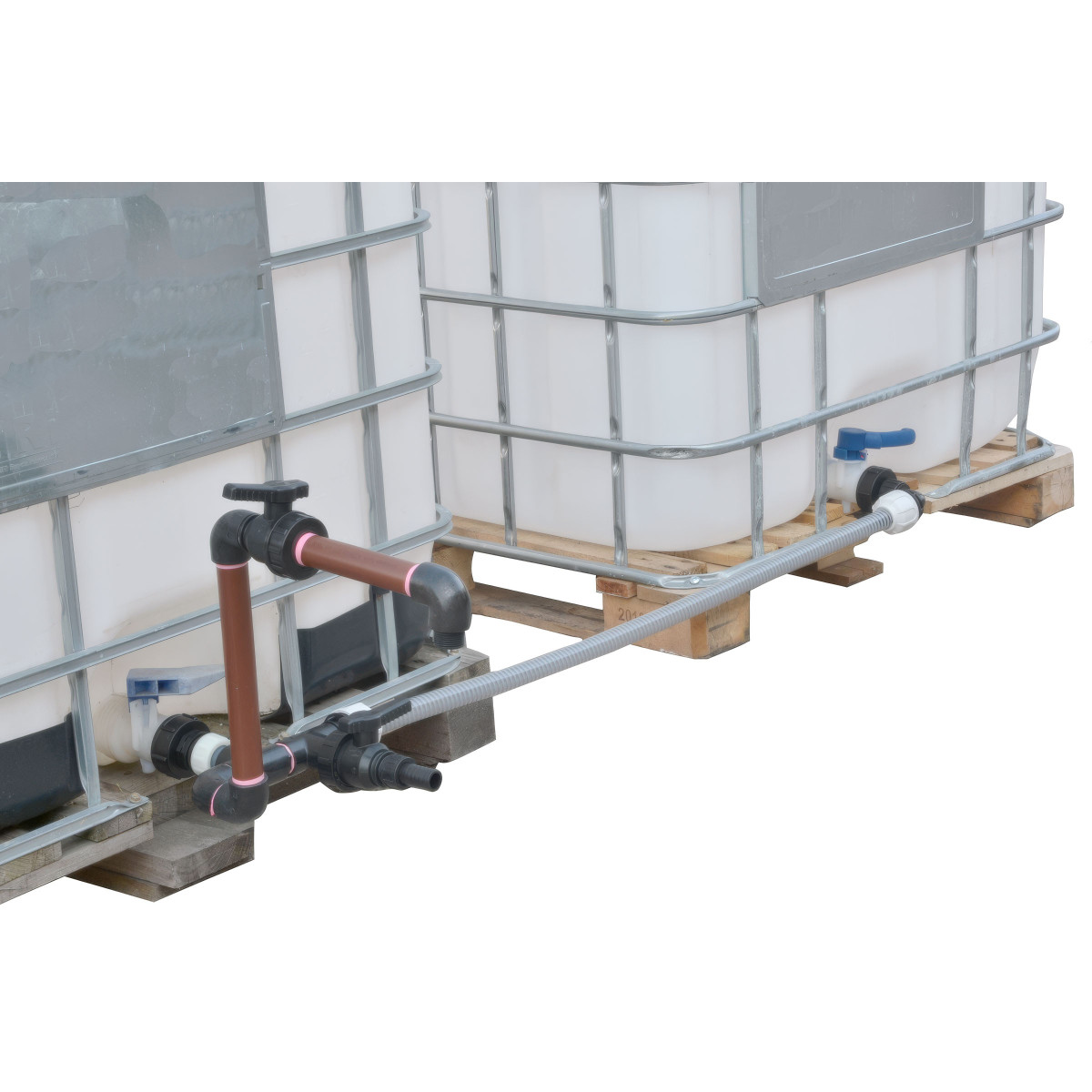

Due cisterne, un'unica riserva

Il tubo flessibile si avvita sulla bocca di ciascuna cisterna e le mette in comunicazione. Da lì in poi, i due livelli si eguagliano da soli : non gestisce più due serbatoi ma una riserva di 2.000 litri, con un solo punto di prelievo da sorvegliare.

È ciò che cambia un impianto di recupero dell'acqua piovana. Un'unica grondaia riempie l'insieme, e l'autonomia raddoppia senza dover spostare un tubo da una cisterna all'altra quando la prima è vuota.

Posizioni le due cisterne in piano. Poiché il collegamento avviene in basso, un dislivello tra i pallet si tradurrebbe in un travaso : la cisterna alta si svuoterebbe in quella bassa fino a eguagliarsi. Un suolo piano, o qualche cuneo, bastano.

Due valvole, per due usi che non si aspettano

Il kit non si limita a collegare le cisterne : dota la cisterna di testa di due uscite comandate separatamente, a due altezze.

La valvola alta è portata da un montante in tubi rigidi, sopra il telaio del pallet. È quella che si apre per riempire un annaffiatoio o un secchio, in piedi, senza accovacciarsi.

La valvola bassa resta all'altezza della bocca e termina con un portagomma dritto da 25 mm. È quella che riceve il tubo che si lascia collegato : una volta posato, non dà fastidio a nessuno e non occorre scollegarlo ogni volta che si vuole prelevare a mano.

Perché un tubo flessibile tra le cisterne, e rigido sull'uscita

I due non svolgono lo stesso ruolo, ed è ciò che rende coerente questo kit.

Tra le cisterne, il flessibile. Due pallet posati uno accanto all'altro non sono mai perfettamente allineati, né alla stessa altezza al millimetro. Il tubo spiralato assorbe questo scarto e si posa così com'è. I suoi raccordi rapidi permettono inoltre di separare le cisterne senza smontare nulla.

Sull'uscita, il rigido. Il montante deve tenere la posizione da solo, senza cedere sotto il peso di un tubo pieno. Tubi filettati e gomiti avvitati mantengono la valvola alta dove l'ha regolata, stagione dopo stagione.

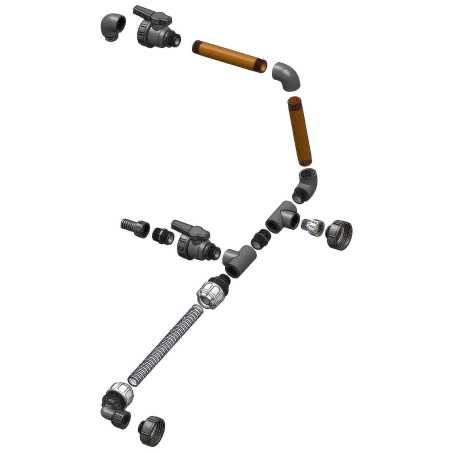

Che cosa contiene il kit

È fornito tutto il necessario per equipaggiare due cisterne le cui bocche sono allo standard S60x6.

• due adattatori per bocca, uno per cisterna ;
• un tubo spiralato e i suoi raccordi rapidi BDFast ;
• i tubi rigidi del montante ;
• quattro gomiti e due ti ;
• due valvole a sfera con maniglia ;
• i portagomma e i raccordi di giunzione.

Scegliere nella gamma

È il kit più completo tra le batterie a due cisterne. Gli altri rispondono a esigenze più semplici :

• se vuole soltanto collegare due cisterne con un unico rubinetto, bastano i kit a una valvola e costano meno ;
• se ha una sola cisterna, sono i kit di uscita, a una o due valvole, quelli da guardare ;
• questo si rivolge a chi vuole entrambe le cose insieme : la capacità raddoppiata e due punti di servizio indipendenti.

Montaggio e uso

Il montaggio è interamente avvitato. Si comincia dai due adattatori per bocca, si posa il tubo tra le cisterne, poi si monta il montante sulla cisterna di testa. I raccordi rapidi del tubo si collegano e si scollegano a mano.

L'insieme è in polipropilene con guarnizioni miste EPDM / NBR, destinato all'acqua. Per qualsiasi altro liquido, verifichi la compatibilità del materiale e delle guarnizioni prima di ordinare.

Caratteristiche

Verifichi la filettatura delle sue cisterne

Prima di ordinare, un controllo di un minuto evita un reso. Questo kit si avvita sulla filettatura S60x6, detta « passo artiglieria », che equipaggia la grande maggioranza delle cisterne da 1.000 litri vendute in Francia — ma non tutte.

Due riferimenti bastano a riconoscerla, e si misurano sull'uscita della sua cisterna, a tappo rimosso :

Un passo da 6 mm dà filetti larghi e pochi, visibili a occhio nudo : è il segno più semplice. Se la sua cisterna esce in altro modo — raccordo a camme, filettatura DIN, passo gas —, il kit non vi si avviterà direttamente : bisogna interporre un adattatore, e li abbiamo in catalogo.

Identifichi la sua filettatura con il nostro strumento di corrispondenza : inserisce quello che misura e le dice quale pezzo interporre.
